4路TTL4路繼電器數字量輸出控制模塊

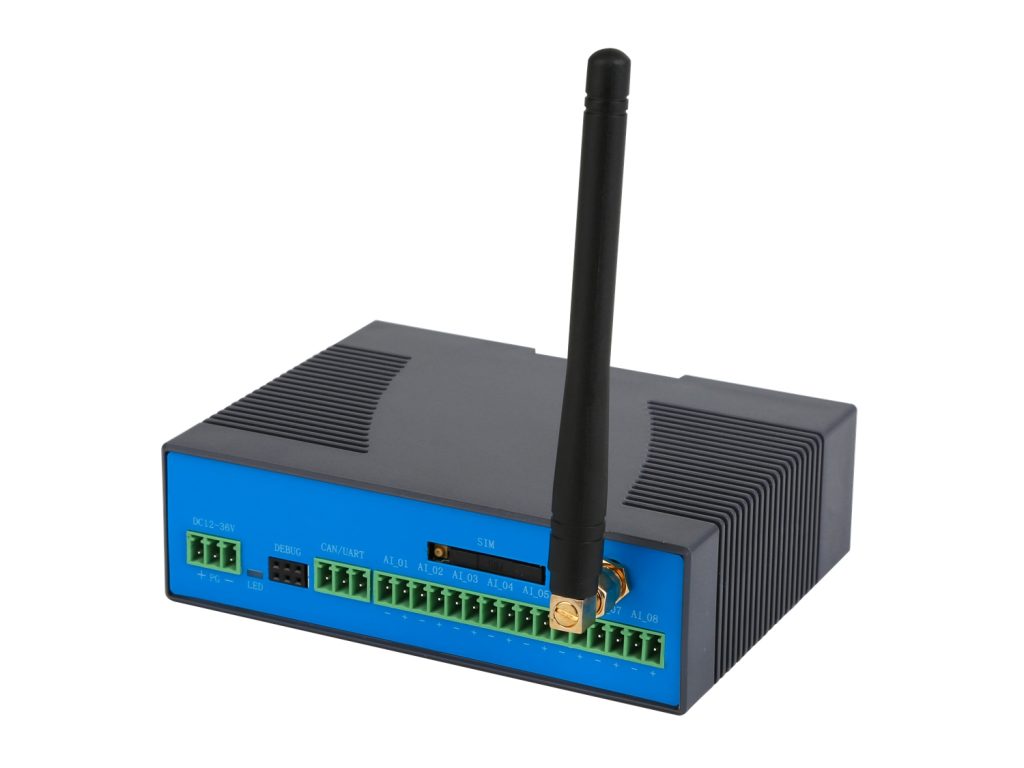

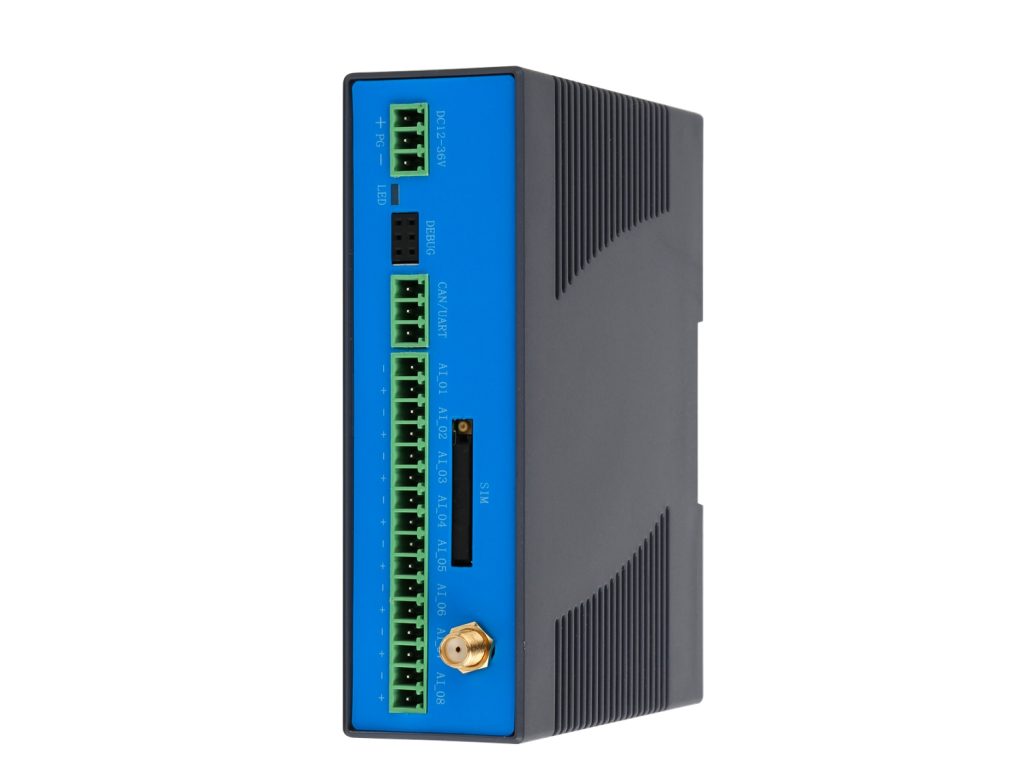

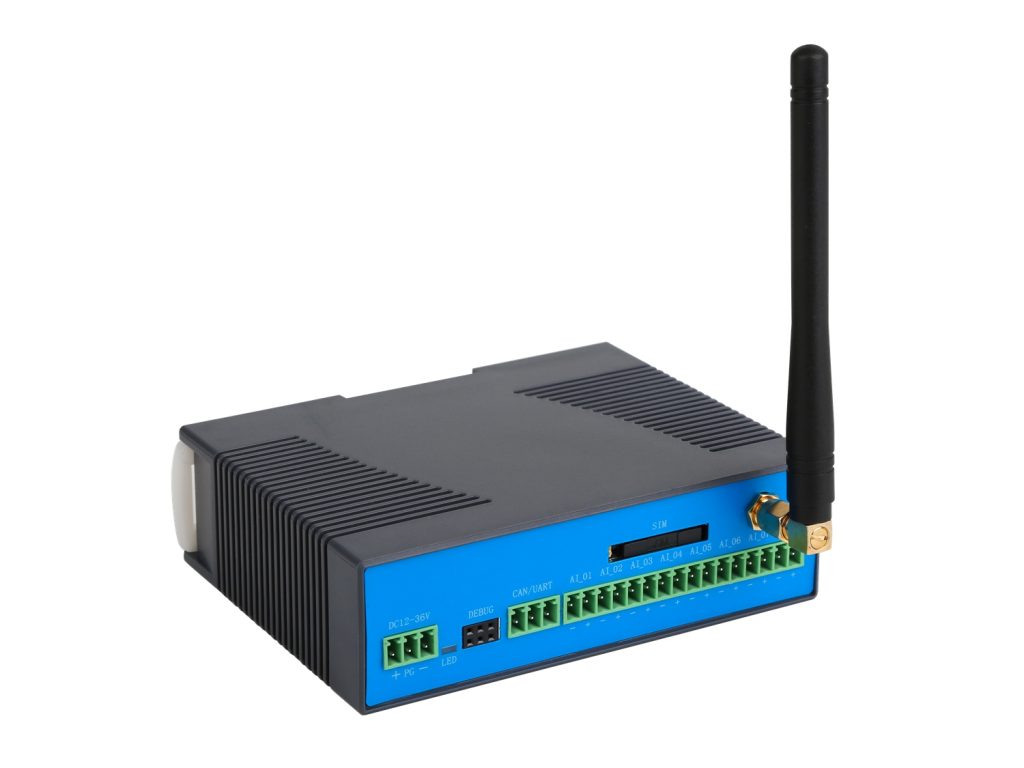

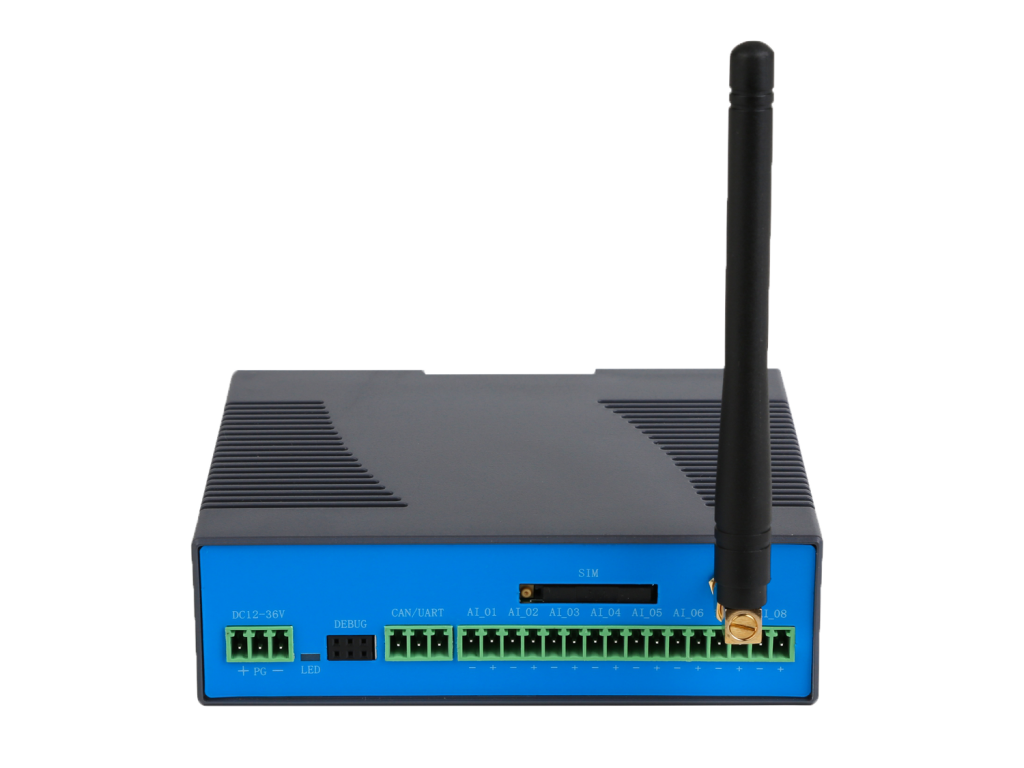

DM-S200O-4F 4路TTL4路繼電器數字量輸出控制模塊

工業級ARM Cortex—M0處理器，主頻為48MHz

NB-IoT/ZigBee/LoRa無線數據傳輸支持（選配）

1路RS232/RS485接口

支持8數字量路輸出4路TTL輸出，4路繼電器輸出

CAN總線接口

簡介

DM-S200O-4F 數字量采集控制設備.廣泛應用于環保、能源、水利、電力、交通、冶金、化工、機械、消防、建筑等工業行業中。支持寬溫工作環境溫度-40-+85℃ ；具有強勁的數據處理能力；雙看門狗設計， ESD、EFT、過流、過壓保護設計，確保系統長期運行穩定可靠。支持標準物聯網MQTT協議、Modbus RTU協議。設備支持PLC等設備和自動化控制系統的整合應用。

本產品具有良好的擴展性能，使用方便。通過工業級CAN總線接口、設備自適配并自動發現、添加主機設備，實現一鍵上傳從機數據。還可以通過ZigBee、LoRa、NB_IoT等無線接入，并實現各種數字量的組合擴展采集。

功能特點

1.超長距離通信/LoRa （帶PA版）

2.出色的抗擾特性，數據傳輸更可靠/LoRa

3.超高的接收靈敏度;-140dBm）/LoRa

4.優異的抗干擾特性，支持自動隨機跳頻通信，抵抗瞬間干擾/LoRa

5.用工業標準安裝掛件,工業端子接線方式，便于現場安裝與施工，塑料外殼，堅固耐用品質可靠；高EMC電磁兼容，強 電磁環境工作穩定，通過EMC等級測試，確保傳輸穩定性；耐高低溫材料（-35℃至75℃）、防雷、防電磁干擾能力。

6.專有阻抗匹配電路設計，增強設備信號搜索能力；標配高增益天線，具有更高的信號接收靈敏度。

7.高穩定性設計，多重檢測機制，運行故障自修復；采用三級看門狗檢測機制，智能軟件喚醒和硬件斷電重啟機制，

8.設備自動復位，保證設備正常運行；采用PPP層心跳、ICMP探測、TCP心跳鏈路檢測機制、網絡故障自動恢復、掉線重連確保設備永久在線；網絡通道與短信通道可相互切換；掉線重連、數據補發，傳輸穩定、可靠不丟包。

9.支持工業級CAN總線接口; 設備自適配并自動發現、添加主機設備，實現一鍵上傳從機數據。

10.廣泛應用在環保、能源、水利、電力、交通、冶金、化工、機械、消防、建筑、農業等工業行業中

11.支持Modbus RTU/ ASCII從機協議采集

12.支持CAN總線自定義協議采集

13.支持無線模塊（ZIGBEE/LORA）采集

14.支持通過NBIOT通過DM101協議進行上傳

技術規格

項目	DM-S200O-4F 硬件規格
硬件平臺
CPU	工業級ARM ? 32-bit Cortex ? -M0 CPU, 主頻 48 MHz
內存	16KB SRAM
FLASH	128KB Flash
接口
工業串行接口	RS-232 x 1，RS-485 x 1;RS-232 信號:TXD、RXD、GND; RS-485 信號:A、B、GND;ESD光電隔離保護:2.5KV
調試端口	232/485/TTL/COMS調試口
擴展插槽	1路多功能無線通訊插槽可選LORA,NB-IOT（選配）
CAN總線	1路CAN總線（選配）
按鍵	1個電源復位按鍵，1個恢復出廠設置按鍵
數字量輸出
通道數	4路TTL數字量輸出；4路繼電器數字量輸出
輸出類型	集電極開路
Sink/Source(NPN/PNP)	Sink
負載電壓	7A(常開)/5A(常閉)@250VAC(建議工作電流1A)
Max. 負載電流	Form C:最大10ms；Form A:最大10ms
過壓保護	Form C:最大5ms；Form A:最大10ms
過載保護	Form C:100,000ops；Form A:100,000ops
機械特性
指示燈	POWER, STATUS, MODEM信號指示燈

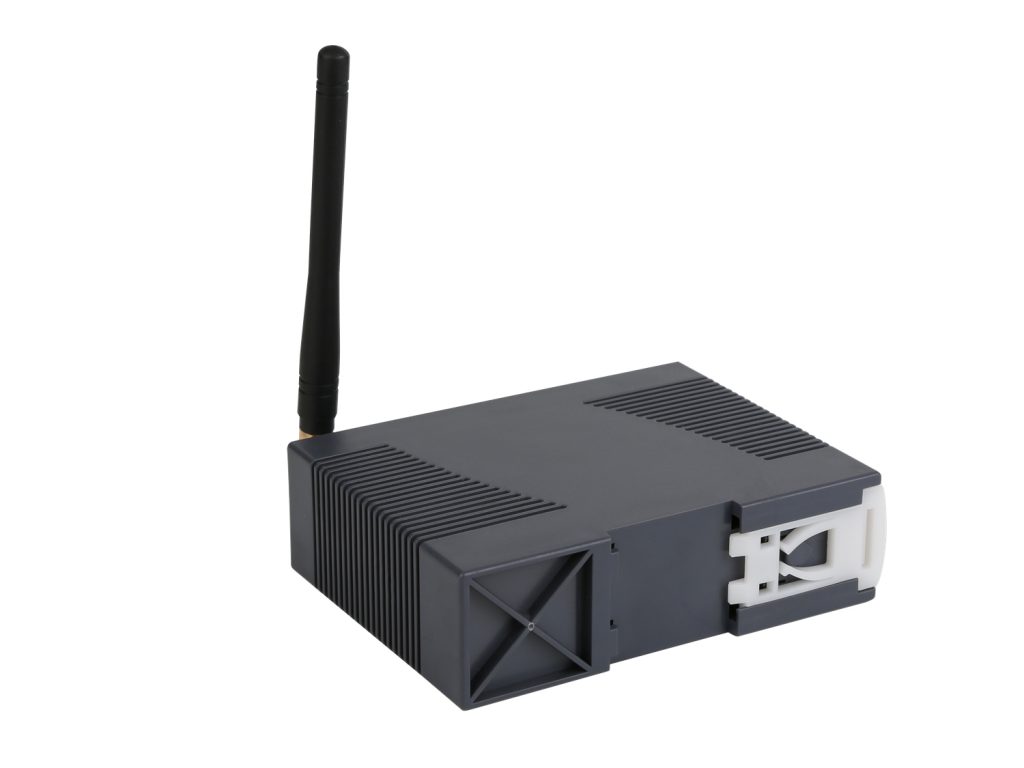

安裝方式	導軌、壁掛
外殼	ABS耐高溫易降解
防護等級	IP34
冷卻方式	自然散熱
電源
電源輸入	DC 12-36V
極性反接和過流保護	支持
電源接口	可插拔工業端子接駁，內置雷擊、浪涌、ESD、短路等保護
環境溫濕度
環境濕度	5～95% （無凝霜）
存儲溫度	-40～90℃
工作溫度	-40～85℃
其他
MTBF	大于10萬小時
看門狗	硬件看門狗（WDT）監控
保修期	3年
尺寸	長11.6cm，寬8.8cm，高3.5cm
產品認證	CE認證：EN 55032:2015、EN 55035:2017（EN 61000-4-2:2009、EN 61000-4-3:2006+A2:2010）、EN 55032:2015、EN 55035:2017(EN 61000-4-2:2009)、Level 3 for Air Discharge at 8kV、 Level 2 for Contact Discharge at 4kV、EN 55035:2017(EN 61000-4-3:2006+A2:2010)、Level 2 at 3V/m；設備可靠性測試：高溫、低溫、振蕩、跌落
LORA 通訊通訊模塊
調制方式	LoRa/FSK 可選，默認 LoRa 方式
頻率	發送頻率：410~525MHz 接收頻率：410~525MHz
發射功率	5~20dBm 可調
接收靈敏度	-141dBm， @470MHz， 125K 帶寬， SF=12
傳輸距離	1000-3000米,@空曠條件， 125K 帶寬， SF=12
天線接口	SMA外置天線
